| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
परिचय

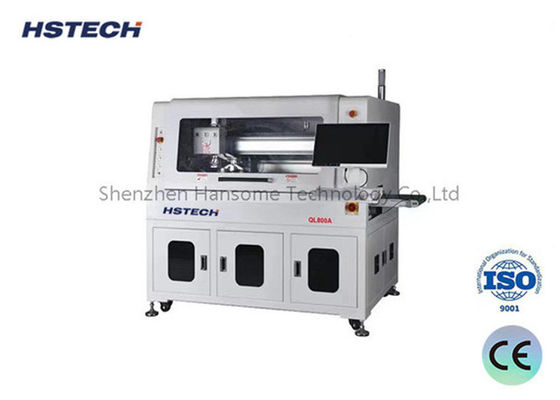

यह एक इनलाइन स्वचालित पीसीबीए रूटिंग मशीन है जिसे सटीकता और दक्षता के लिए डिज़ाइन किया गया है। पीसीबीए को नीचे की ओर स्वचालित रूटिंग के लिए एक जिग पर सुरक्षित रूप से लगाया गया है।रूटिंग प्रक्रिया पूरी होने पर, मशीन एक नोजल सक्शन सिस्टम का उपयोग करती है ताकि पीसीबीए और इसके जिग दोनों को एक साथ आसानी से उठाया और रखा जा सके। यह बहुमुखी मशीन विशेष रूप से स्टैम्प छेद के साथ पीसीबी को अलग करने के लिए डिज़ाइन की गई है,घुमावदार डिजाइन, और अन्य अनियमित कनेक्शन, जिससे यह उत्पादन को सुव्यवस्थित करने और जटिल पीसीबी इकट्ठा करने के लिए सटीक पृथक्करण सुनिश्चित करने के लिए एक अमूल्य उपकरण बन जाता है।
विशेषताएं

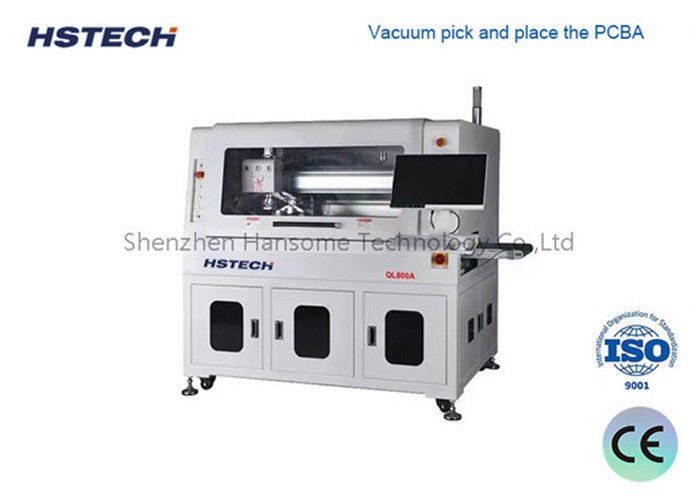

इसमें पीसीबीए के सटीक और सुरक्षित हैंडलिंग के लिए वैक्यूम आधारित पिक-एंड-प्लेस सिस्टम है।
असाधारण परिशुद्धता और दक्षता के साथ तल काटने के कार्य करता है।
इसमें उत्पादकता बढ़ाने और काटने की प्रक्रियाओं के दौरान डाउनटाइम को कम करने के लिए दो-प्लेटफ़ॉर्म डिज़ाइन शामिल है।
टूटे हुए चाकू का पता लगाने के साथ सुसज्जित, शीघ्र सूचना सुनिश्चित करने और उत्पादन में व्यवधान को कम करने के लिए।
स्वचालित उत्पादन लाइनों के साथ सहजता से एकीकृत, कार्यप्रवाह को सुव्यवस्थित और समग्र उत्पादन क्षमता को अधिकतम करता है।
एसपीसी सांख्यिकी कार्यक्षमता प्रदान करता है, जो अनुकूलित इन्वेंट्री प्रबंधन और उत्पादन योजना के लिए डेटा विश्लेषण और ईआरपी प्रणालियों के साथ एकीकरण की अनुमति देता है।
वैकल्पिक उन्नयन में एक स्वचालित उपकरण परिवर्तन प्रणाली, विस्फोट-सबूत वैक्यूम क्लीनर कार्यक्षमता, और वायु मात्रा निगरानी, सुरक्षा, विश्वसनीयता और प्रदर्शन में वृद्धि शामिल है।
तकनीकी विवरण
| मॉडल | QL800A | |
| पीसीबी का अधिकतम आकार | 260x340 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिकअप | |
| काटने का धुरी/गति | 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड) | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक | |
| तोड़ चाकू जाँच | हाँ | |
| अलग करने की गति | 5-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.1 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई | |
| अपशिष्ट संग्रह | कचरा संग्रह | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वजन | लगभग 800 किलो | |
मशीन का आकार
निचले आकार का रूटिंग और धूल कलेक्टर
इमेजिंग कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणाली, मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग का समर्थन करने के लिए,बड़ी स्थिरता और विरोधी गड़बड़ी क्षमता के साथ.
पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।
मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
