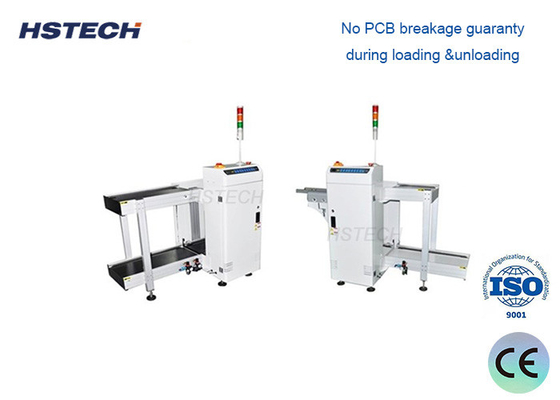

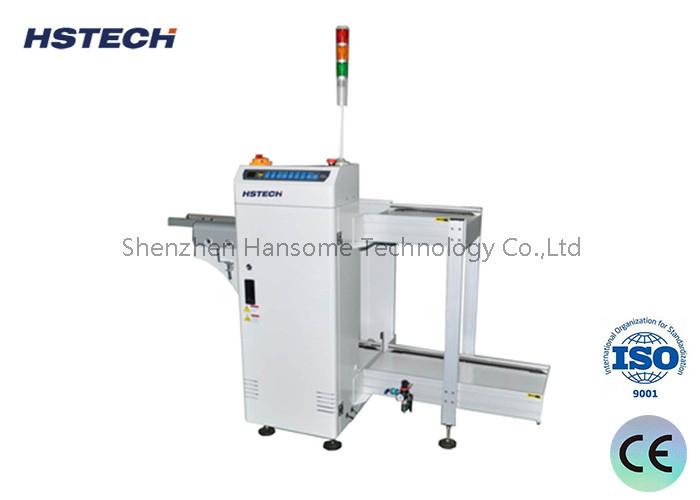

उच्च गति पीसीबी लोडर 6 सेकंड लोडिंग समय के साथ SMEMA इंटरफ़ेस और स्टेनलेस स्टील संरचना

उच्च गति पीसीबी लोडर 6 सेकंड लोडिंग समय के साथ SMEMA इंटरफ़ेस और स्टेनलेस स्टील संरचना

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-एलडी330
एमओक्यू:	1 सेट
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन,
आपूर्ति करने की क्षमता:	प्रति माह 50 सेट

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE，IOS

प्रोडक्ट का नाम:

250 मिमी / 330 मिमी पीसीबी लोडर उपकरण

अन्य नाम:

पत्रिका लोडर

परिवहन ऊंचाई:

920±20मिमी

पीसीबी लोडिंग समय:

लगभग 6 सेकंड

परिवहन दिशा:

एल~आर, या आर~एल

शक्ति:

AC110/AC220V,50HZ

गारंटी:

1 वर्ष

इंटरफ़ेस:

स्माइमा

पैकेजिंग विवरण:

लकड़ी का पैकेज

आपूर्ति की क्षमता:

प्रति माह 50 सेट

प्रमुखता देना:

बटन नियंत्रण पीसीबी हैंडलिंग उपकरण

SMEMA पीसीबी पत्रिका लोडर

मानक एलईडी पीसीबी पत्रिका लोडर

उत्पाद का वर्णन

हाई स्पीड पीसीबी मैगज़ीन लोडर एलईडी बटन कंट्रोल पीसीबी हैंडलिंग उपकरण एसएमईएमए के साथ

मानक एलईडी बटन कंट्रोल पीसीबी हैंडलिंग उपकरण पीसीबी मैगज़ीन लोडर एसएमईएमए के साथ

अनुप्रयोग

यह पीसीबी हैंडलिंग उपकरण एक पीसीबी लोडिंग मशीन है जिसका उपयोग एसएमटी उत्पादन लाइनों की शुरुआत में किया जाता है। मशीन मैगज़ीन रैक से पीसीबी को धकेलती है और उन्हें उत्पादन लाइन में डाउनस्ट्रीम उपकरण तक पहुँचाती है।

मुख्य कार्य

यह उपकरण एसएमटी उत्पादन लाइनों के अग्रिम छोर पर उपयोग किया जाता है और इसमें पीसीबी बोर्ड फीडिंग कार्यक्षमता है। बोर्डिंग समय: बॉक्स सामग्री प्रतिस्थापन के लिए लगभग 6 सेकंड।

मुख्य विशेषताएँ

4 पीसीबी चौड़ाई चयन योग्य: 250 मिमी/330 मिमी/390 मिमी/460 मिमी
सटीक पीसीबी पुष्कर तंत्र
मशीन स्थिति प्रदर्शन के लिए 3-रंग की रोशनी
3 पत्रिकाओं के साथ मानक संचालन: ऊपरी तरफ 1 पत्रिका, नीचे 2 पत्रिकाएँ
वैकल्पिक टच स्क्रीन नियंत्रण के साथ मानक एलईडी बटन नियंत्रण
स्थिरता स्टेनलेस स्टील संरचना
चिकना और समानांतर चौड़ाई समायोजन
लोडिंग के दौरान कोई पीसीबी टूटना गारंटी नहीं
सीई सूचीबद्ध, यूरोपीय बाजार के लिए उपयुक्त

स्वचालित फीडिंग

मैगज़ीन लोडर स्वचालित रूप से डिब्बे या ट्रे से भागों या घटकों को पकड़ता है और उन्हें व्यवस्थित तरीके से उत्पादन उपकरण में फीड करता है। यह मैनुअल लोडिंग की अक्षमता और अस्थिरता को समाप्त करता है जबकि उत्पादन लाइन स्वचालन में सुधार करता है।

उच्च गति फीडिंग

उच्च गति सामग्री पकड़ने वाले तंत्र जैसे रोबोटिक आर्म्स या वैक्यूम सक्शन कप से लैस, प्रति मिनट सैकड़ों टुकड़ों की उच्च गति फीडिंग प्राप्त करना उत्पादन दक्षता में काफी सुधार करता है।

सटीक स्थिति

मैगज़ीन लोडर संसाधित किए जाने वाले भागों की सटीक पहचान और पता लगाता है, जिससे उत्पादन उपकरण में सटीक फीडिंग सुनिश्चित होती है। मशीन विजन सिस्टम स्वचालित स्थिति और विचलन सुधार को सक्षम करते हैं।

संगतता

विभिन्न उत्पादन उपकरणों के लिए इंटरफ़ेस संगतता के साथ डिज़ाइन किया गया जिसमें इंजेक्शन मोल्डिंग मशीन, प्लेसमेंट मशीन और सोल्डरिंग मशीन शामिल हैं।

विविधीकरण

आवेदन आवश्यकताओं के अनुसार विभिन्न आयामों और बिन क्षमताओं में उपलब्ध है। विभिन्न क्लैंपिंग तंत्र और रैक संरचनाओं को भाग प्रकारों के आधार पर चुना जा सकता है।

विशेष विवरण

मॉडल	HS-LD330
उत्पाद का नाम	पीसीबी मैगज़ीन लोडर
परिवहन ऊंचाई	920±20mm
पीसीबी लोडिंग समय	लगभग 6 सेकंड
पत्रिका बदलने का समय	लगभग 30 सेकंड
परिवहन दिशा	L~R, या R~L
ऑपरेशन	फ्रंट ऑपरेशन
ट्रैक फिक्स्ड साइड	सामने की ओर (या निर्दिष्ट करें)
बिजली की आपूर्ति	220V, 50/60Hz, ±10%
वायु दाब	4-6bar
पीसीबी मोटाई	न्यूनतम 0.4mm
पत्रिका मात्रा	ऊपरी तरफ: 1 पीसी, नीचे की तरफ: 2 पीसी
पिच चयन	1-4 (10 मिमी पिच)
कन्वेयर गति	0.5-20M/मिनट या अनुकूलित
सिग्नल	एसएमईएमए

मॉडल चयन

मॉडल	HS-LD250	HS-LD330	HS-LD390	HS-LD460
कुशल पीसीबी लंबाई	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
मशीन का आकार	14008001200mm	16508801200mm	18009401200mm	180010101200mm
पत्रिका का आकार	355320563mm	460400563mm	535460570mm	535530570mm
वज़न	140kg	180kg	220kg	260kg
