| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |
रैखिक गाइड सोल्डर पेन लोहा टिन मंजिल खड़े रोबोट सोल्डर मशीन
परिचय

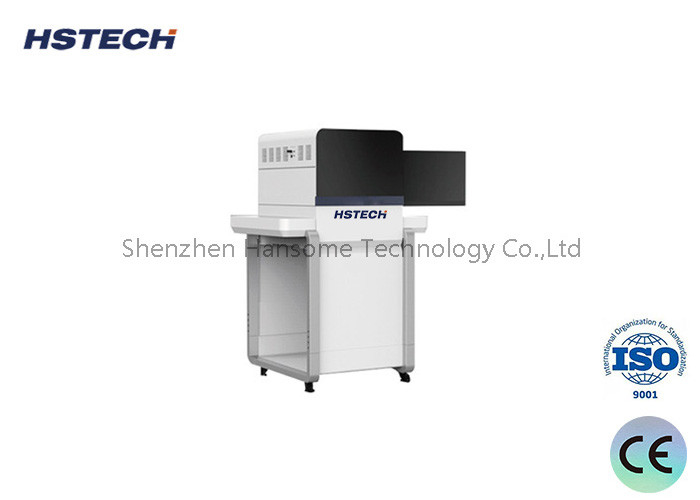

हमारे उन्नत फर्श-स्टैंडिंग ऑटोमैटिक सोल्डरिंग मशीन का परिचय, एक बहुमुखी और चुस्त सोल्डरिंग रोबोट जो पारंपरिक डेस्कटॉप मॉडल की सीमाओं से परे है।एक परिष्कृत 5-अक्षीय कार्य प्रणाली से सुसज्जित, इस मशीन में एक दोहरी मिलाप मंच और एक एकल मिलाप लोहा/टिप है, जो बेजोड़ सुविधा और लचीलापन प्रदान करता है।
500x300x300x100 मिमी की उदार गतिशील सीमा के साथ, यह पीसीबीए वेल्डिंग कार्यों की एक विस्तृत श्रृंखला को आसानी से समायोजित करता है।यह उच्च वेल्डिंग गुणवत्ता सुनिश्चित करते हुए काम की दक्षता में काफी सुधार करता है, मैन्युअल हस्तक्षेप की आवश्यकता को समाप्त करते हुए हमारे अभिनव फर्श खड़े स्वचालित मिलाप मशीन के साथ भविष्य के मिलाप का अनुभव करें।
विशेषताएं
1एक मजबूत धातु फ्रेम के साथ, हमारे फर्श-स्टैंडिंग डिजाइन में बढ़ी हुई बहुमुखी प्रतिभा और दक्षता के लिए दो-प्लेटफॉर्म कार्यक्षमता शामिल है।
2आर-रोटेशन अक्ष सहित 5-अक्षीय संचालन प्रणाली, विविध मिलाप कार्यों को संभालने में अद्वितीय लचीलापन प्रदान करती है।
3500x300x300 मिमी की अनुकूलन योग्य यात्रा दूरी के साथ, मशीन को विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
4यह एक एकल लोहे के लोहे से सुसज्जित है जिसमें समायोज्य रेंज है, या वैकल्पिक रूप से डबल / ट्रिपल कॉन्फ़िगरेशन में उपलब्ध है, यह विभिन्न लोहे की जरूरतों को पूरा करता है।
5यह विभिन्न प्रकार की वेल्डिंग तकनीकों का समर्थन करता है, जिसमें पॉइंट वेल्डिंग और ड्रैग वेल्डिंग शामिल हैं, जो प्रत्येक वेल्डिंग कार्य में सटीकता और गुणवत्ता सुनिश्चित करता है।
6पेंडेंट प्रोग्रामिंग इंटरफेस मैन्युअल बिंदु सेटिंग और सीएडी चित्रों के आयात की अनुमति देता है, प्रोग्रामिंग को सरल बनाता है और सटीकता में वृद्धि करता है।
7सटीक आंदोलन Hiwin रैखिक गाइड के एकीकरण द्वारा सुनिश्चित किया जाता है, चिकनी और सटीक संचालन सुनिश्चित करता है।
8विश्वसनीय स्टेपर मोटर्स और टाइमिंग बेल्ट द्वारा संचालित, मशीन सभी मिलाप अनुप्रयोगों में सुसंगत और विश्वसनीय प्रदर्शन सुनिश्चित करती है।
विनिर्देश
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360 डिग्री | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज समर्थन | सीएडी | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 65किलो | 70 किलो | |
| मशीन का आयाम |
715*585*800 मिमी |
815*685*800 मिमी | |
मुख्य मशीन विन्यास
1, डबल सोल्डरिंग आयरन, डबल Y कार्य मंच
2, हैंडहेल्ड शिक्षण लटकन प्रोग्रामर
3, हीटिंग नियंत्रक
4, टूटा हुआ टिन नियंत्रक
5, सोल्डर पेन
6वेल्डिंग टिप
7टिन आउट घटक
8, सफाई बॉक्स
