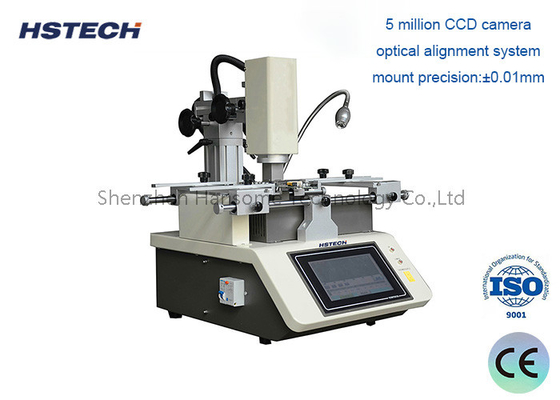

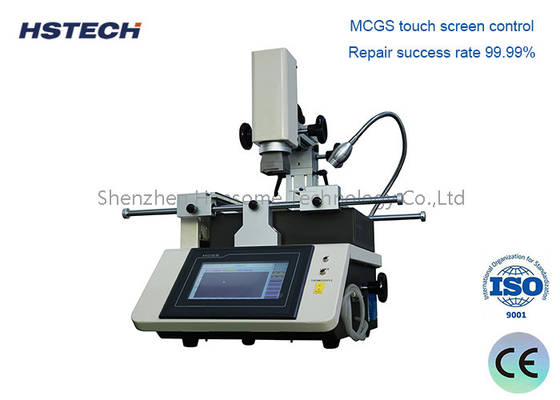

टच स्क्रीन BGA रिवर्किंग स्टेशन 3 हीटिंग जोन इलेक्ट्रॉनिक असेंबली के लिए मैनुअल

बीजीए पुनर्मिलन स्टेशनः

उद्देश्य:
बीजीए रिवर्किंग स्टेशन मुद्रित सर्किट बोर्ड (पीसीबी) पर बीजीए घटकों को हटाने और बदलने के लिए उपयोग किए जाने वाले विशेष उपकरण हैं।
बीजीए घटक सतह-माउंट इंटीग्रेटेड सर्किट (आईसी) होते हैं जिनके निचले हिस्से पर सोल्डर गेंदों का ग्रिड होता है, जो मरम्मत और पुनः कार्य के दौरान अद्वितीय चुनौतियां पैदा करते हैं।

प्रमुख घटक:
परिशुद्धता हीटिंग सिस्टमः आमतौर पर सुरक्षित हटाने और स्थापना के लिए बीजीए घटक को चुनिंदा रूप से गर्म करने के लिए अवरक्त (आईआर) या गर्म हवा का उपयोग करता है।
घटक हटाने और स्थान उपकरणः बीजीए घटक को धीरे-धीरे उठाने और स्थान देने के लिए वैक्यूम नोजल या अन्य विशेष उपकरण का उपयोग करें।
संरेखण और दृष्टि प्रणालीः अक्सर कैमरों और सॉफ्टवेयर की सहायता से, बिजीए घटक के स्थान के दौरान सटीक संरेखण सुनिश्चित करें।
पुनर्मिलन प्लेटफार्मः पुनर्मिलन प्रक्रिया के लिए सुरक्षित और तापमान नियंत्रित वातावरण प्रदान करें।

पुनर्विक्रय प्रक्रिया:
तैयारीः पीसीबी को पुनः कार्य मंच पर सुरक्षित किया जाता है, और लक्ष्य बीजीए घटक के आसपास का क्षेत्र पुनः कार्य के लिए तैयार किया जाता है।
हीटिंगः हीटिंग सिस्टम का उपयोग बीजीए घटक को धीरे-धीरे गर्म करने के लिए किया जाता है, जो सोल्डर गेंदों को पिघलाता है और घटक को हटाने की अनुमति देता है।
हटाना: विशेष औजारों का उपयोग करके घटक को सावधानीपूर्वक पीसीबी से उठाया जाता है, बिना अंतर्निहित पैड या निशान को नुकसान पहुंचाए।
सफाईः पीसीबी पैड को किसी भी अवशिष्ट मिलाप या प्रवाह को हटाने के लिए साफ किया जाता है, जिससे नए घटक के लिए एक साफ सतह सुनिश्चित होती है।
नया घटक प्लेसमेंटः प्रतिस्थापन बीजीए घटक ठीक से संरेखित और पीसीबी पर रखा जाता है, फिर हीटिंग सिस्टम का उपयोग करके पुनः प्रवाह किया जाता है।

उन्नत विशेषताएंः
स्वचालित रीवर्किंग रूटीनः कुछ बीजीए रीवर्किंग स्टेशन विशिष्ट घटक प्रकारों के लिए पूर्व-प्रोग्राम किए गए रीवर्किंग अनुक्रम प्रदान करते हैं, जिससे प्रक्रिया सरल होती है।
एकीकृत कैमरा और सॉफ्टवेयर: उन्नत प्रणालियों में मशीन विजन और सॉफ्टवेयर का उपयोग घटक संरेखण और प्लेसमेंट में सहायता के लिए किया जाता है।
तापमान प्रोफाइलिंगः पुनः कार्य प्रक्रिया के दौरान तापमान प्रोफाइल की निगरानी और नियंत्रण करने की क्षमता, उचित मिलाप पुनः प्रवाह सुनिश्चित करना।

अनुप्रयोग:
इलेक्ट्रॉनिक्स मरम्मत और पुनः कार्यः पीसीबी पर दोषपूर्ण या क्षतिग्रस्त बीजीए घटकों को प्रतिस्थापित करना, जैसे कि उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक उपकरण और एयरोस्पेस / रक्षा प्रणालियों में पाए जाते हैं।
प्रोटोटाइप संशोधनः इंजीनियरों को उत्पाद विकास चरण के दौरान बीजीए घटकों को जल्दी और सटीक रूप से पुनः कार्य करने की अनुमति देता है।
उत्पादन सहायताः छोटे पैमाने पर या बैच उत्पादन के दौरान बीजीए घटकों के पुनर्मिलन को सक्षम करना।
