| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीवीएन350 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |
मॉड्यूलर डिजाइन एसएमटी पीसीबी पीएलसी नियंत्रण के साथ एसएमटी असेंबली लाइन के लिए SMT पीसीबी रिजेक्ट कन्वेयर

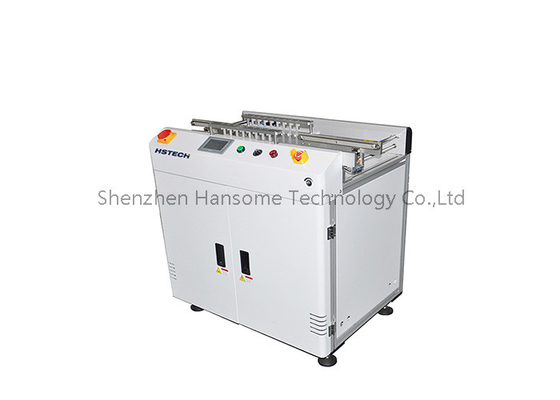

पीसीबी रिजेक्ट कन्वेयर:
यह इकाई एसएमटी उत्पादन लाइन पर ओके और एनजी बोर्ड चयन समारोह प्रदान करता है। यह पीसीबी के दृश्य निरीक्षण की आवश्यकता है जब इस्तेमाल किया जा सकता है। पीसीबी चलना जारी रहेगा,इस प्रकार सामान्य पीसीबी प्रवाह को बाधित किए बिना.
विशेषताएं:
1अस्वीकृति, निरीक्षण और बायपास मोड सभी उपलब्ध हैं।
2मॉड्यूलर डिजाइन।
3स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।

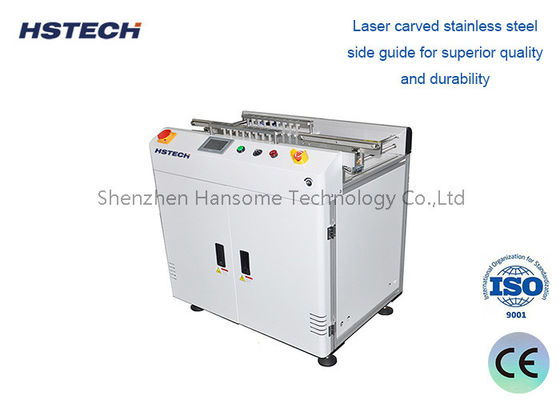

4उच्च गुणवत्ता और स्थायित्व के लिए लेजर से नक्काशीदार स्टेनलेस स्टील साइड गाइड।
5एर्गोनोमिक डिजाइन वाला आर्मरेस्ट।
6. चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
7- अनुरोध पर विभिन्न लंबाई उपलब्ध है।
8परिवर्तनीय गति नियंत्रण
9.एसएमईएमए संगत.
विनिर्देशः
| मॉडल | एचएस-सीवीएन 350 | HS-CVN460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 1000*690*930 मिमी | 1000*800*930 मिमी |
| वजन | 70 किलो | 90 किलो |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L (वैकल्पिक) |
| परिवहन गति | 0.5~20 मी/मिनट या निर्दिष्ट करें |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| बिजली की खपत | 100 वीए अधिकतम |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| संचार | SMEMA |
आवेदनः
दोषपूर्ण उत्पाद का पता लगाना और अलग करना:
उत्पादन लाइन पर पीसीबी रिजेक्ट कन्वेयर का उपयोग एओआई (ऑटोमैटिक ऑप्टिकल इंस्पेक्शन) उपकरण के साथ किया जाता है।
जब एओआई प्रणाली दोषपूर्ण पीसीबी बोर्ड का पता लगाती है, तो यह मुख्य उत्पादन लाइन से स्वचालित रूप से उन्हें अलग करने के लिए रिजेक्ट कन्वेयर को ट्रिगर करेगी।
पुनः कार्य और पुनः प्रसंस्करण:
एओआई निरीक्षण के पश्चात पुनः प्रसंस्करण की आवश्यकता वाले पीसीबी बोर्डों को रिजेक्ट कन्वेयर के माध्यम से एक विशेष पुनः प्रसंस्करण क्षेत्र में स्थानांतरित किया जा सकता है।
इससे यह सुनिश्चित होता है कि भ्रम से बचने के लिए अच्छे और दोषपूर्ण उत्पादों को प्रभावी ढंग से अलग किया जाए।
विशेष प्रक्रिया प्रसंस्करण:
कुछ विशेष विनिर्देशों या प्रक्रियाओं के साथ पीसीबी बोर्डों को मुख्य लाइन से रिजेक्ट कन्वेयर द्वारा अलग किया जा सकता है।
विशेष प्रसंस्करण या परीक्षण के लिए अन्य विशेष उपकरणों को भेजा जाता है।
नमूना परीक्षण का वर्गीकरणः
उत्पादन प्रक्रिया के दौरान एकत्र किए गए पीसीबी बोर्डों के नमूने रिजेक्ट कन्वेयर के माध्यम से परीक्षण क्षेत्र में स्थानांतरित किए जाते हैं।
परीक्षण के कारण उत्पादन में हस्तक्षेप से बचने के लिए सामान्य असेंबली लाइन उत्पादों से नमूनों का प्रभावी पृथक्करण प्राप्त किया जाता है।
उत्पादन डेटा संग्रहः
रिजेक्ट कन्वेयर का उपयोग और अलग-अलग पीसीबी बोर्डों के डेटा को उत्पादन प्रबंधन प्रणाली में दर्ज किया जा सकता है।
उत्पादन में दोष दर और पुनः कार्य दर जैसे संकेतकों का विश्लेषण करना और उत्पादन प्रक्रिया को अनुकूलित करना उपयोगी है।
उत्पाद का विवरण:
| पीसीबी रिजेक्ट कन्वेयर | |||
