| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

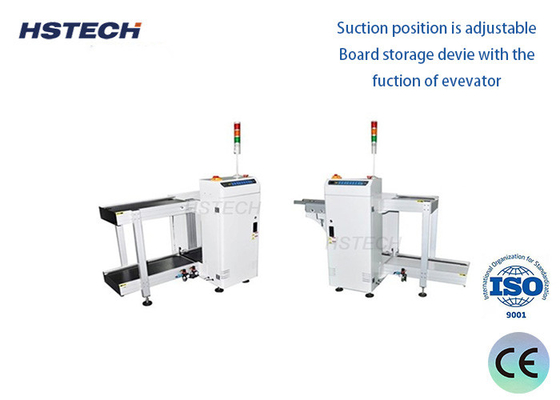

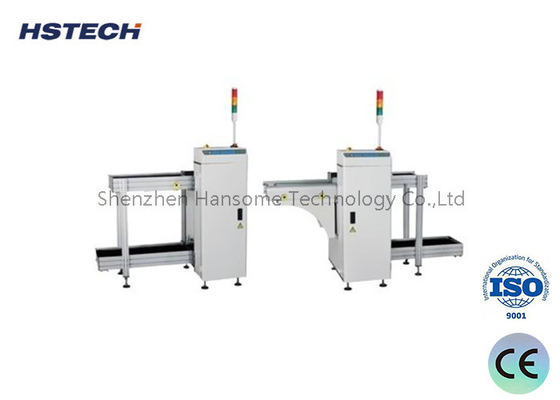

स्वचालित एसएमटी पत्रिका लोडर सटीक ट्रांसमिशन पीसीबी लोडर अनलोडर मशीन एसएमटी उत्पादन लाइन के लिए
परिचय
मूल संरचना:
एक ट्रे, एक रोबोटिक बांह, एक कन्वेयर बेल्ट और अन्य घटकों से युक्त स्वचालन उपकरण।
ट्रे का उपयोग भागों या कच्चे माल को संसाधित करने के लिए लोड करने के लिए किया जाता है।
रोबोटिक हाथ ट्रे से सामग्री लेने और उत्पादन लाइन में भेजने के लिए जिम्मेदार है।
कन्वेयर बेल्ट प्रसंस्कृत उत्पादों को अगली प्रक्रिया में ले जाता है।
मुख्य विशेषताएं:
उच्च स्तर का स्वचालनः मानव हस्तक्षेप की आवश्यकता नहीं है और पूरी तरह से स्वचालित लोडिंग प्राप्त की जाती है।
उत्पादन दक्षता में सुधारः मैन्युअल लोडिंग के समय को बहुत कम करें, और लगातार और स्थिर रूप से सामग्री की आपूर्ति करें।
त्रुटियों को कम करना: स्वचालित संचालन से मैनुअल लोडिंग की प्रक्रिया में त्रुटियों से बचा जा सकता है।
मजबूत अनुकूलन क्षमताः विभिन्न आकारों और आकारों के भागों या कच्चे माल को संभाल सकती है।
उच्च विश्वसनीयताः उपकरण की संरचना सरल है और स्थिर और विश्वसनीय संचालन है।
मुख्य कार्य:
स्वचालित रूप से ट्रे से सामग्री लें और उन्हें उत्पादन लाइन की निर्दिष्ट स्थिति में सटीक रूप से भेजें।
लोडिंग गति और मात्रा को उत्पादन लाइन की वास्तविक समय की जरूरतों के अनुसार समायोजित किया जा सकता है।
इसमें स्वचालित पहचान और वर्गीकरण जैसे कार्य होते हैं और विभिन्न भागों की पहचान और वर्गीकरण समझदारी से होता है।
एकाधिक लोडिंग मोड का समर्थन करता है, जैसे कि एकल-टुकड़ा लोडिंग, बैच लोडिंग, आदि।
यह स्वचालित उत्पादन को समन्वयित करने के लिए उत्पादन लाइन उपकरण के साथ लिंक नियंत्रण का एहसास कर सकता है।
अनुप्रयोग परिदृश्य:
व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों और यांत्रिक भागों की स्वचालित उत्पादन लाइनों में प्रयोग किया जाता है।
आम तौर पर एसएमटी पैच उत्पादन, सीएनसी मशीनिंग, असेंबली और अन्य लिंक में प्रयोग किया जाता है।
इसका उपयोग खाद्य और चिकित्सा जैसे उद्योगों में स्वचालित उत्पादन और पैकेजिंग लिंक में भी किया जा सकता है।
विशेषताएं
विनिर्देश
| मॉडल | HS-LD330 |
| उत्पाद का नाम | पीसीबी पत्रिका लोडर |
| परिवहन ऊंचाई | 920±20 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
पीसीबी असेंबली लाइन:
प्रोटोटाइप और अनुसंधान एवं विकास:
विनिर्माण सुविधाएँ:
गुणवत्ता नियंत्रण:
हमारे बारे में:
शेन्ज़ेन HanSome प्रौद्योगिकी कं, लिमिटेड ((HSTECH) में स्थापित किया गया था 2012 में पूर्व पेशेवर और अनुभवी इंजीनियर जो EMS कंपनी में कई वर्षों के लिए wroked द्वारा, हम PCB हैंडलिंग उपकरणों में विशेष पहले,फिर हम पीसीबी डेपेनेलिंग मशीन और एसएमटी सफाई मशीन विकसित करते हैंएचएसटीईसीएच के पास न केवल अनुसंधान एवं विकास के लिए पेशेवर तकनीकी टीम है, बल्कि अनुसंधान एवं विकास के लिए एक आउटगोइंग और अनुभवी विपणन टीम भी है, उत्पादों को विकसित करने की दिशाओं को समझती है,लगातार बदलती मांगों को पूरा करने के लिए उत्पादों और तकनीकों को अद्यतन करता है. पिछले वर्षों में,हमने हमेशा लागत प्रभावी उत्पादों को बनाने के लिए नवाचार और शोषण किया है ताकि हमारे ग्राहकों को लागत और श्रम की बचत करने में मदद मिल सके, एक ही समय में उत्पादन दक्षता में सुधार हो सके।
एचएसटीईसी ने "उच्च गुणवत्ता और स्मार्ट" का लक्ष्य निर्धारित किया, जो "गुणवत्ता उन्मुख और ग्राहक उन्मुख" की अवधारणा पर आधारित है और उद्योग की विशेषता को मिलाया,स्मार्ट फैक्ट्री के लिए स्मार्ट टेक्नोलॉजी परस्यूटबिक्री के बाद सेवा के लिए, हम "जिम्मेदारी" पर जोर देते हैं, हम पहली बार प्रतिक्रिया करेंगे जब हमें गुणवत्ता प्रतिक्रिया मिलेगी, और हर समय अपने ग्राहकों की सेवा करेंगे।
