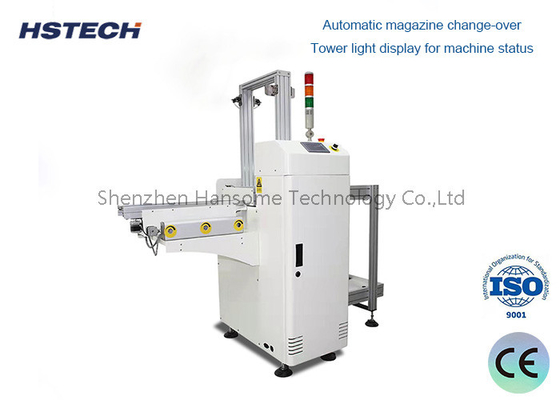

स्वचालित पत्रिका संरेखण 90W ब्रेक मोटर ड्राइव समायोज्य गति बेल्ट कन्वेयर पीसीबी अनलोडर एसएमटी लाइन एंड के लिए

ब्रांड नाम:	HSTECH
मॉडल संख्या:	एचएस-460यूएलडी
एमओक्यू:	1 सेट
कीमत:	negotiable
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता:	प्रति माह 50 सेट

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

प्रोडक्ट का नाम:

पीसीबी अनलोडर

शक्ति:

AC110V/AC220V,50/60Hz

पीएलसी:

मित्सुबिशी

ऑप्टोइलेक्ट्रॉनिक स्विच:

ओमरोन

स्थिति:

नया

संरचना:

बेल्ट कन्वेयर

रफ़्तार:

एडजस्टेबल

पीसीबी दिशा:

एलआर या आरएल (अनुकूलित)

पैकेजिंग विवरण:

लकड़ी का पैकेज

आपूर्ति की क्षमता:

प्रति माह 50 सेट

प्रमुखता देना:

स्वचालित पत्रिका संरेखण पीसीबी अनलोडर

90W ब्रेक मोटर पीसीबी अनलोडर

एसएमटी लाइन एंड पीसीबी अनलोडर

उत्पाद का वर्णन

स्वचालित पत्रिका संरेखण 90W ब्रेक मोटर ड्राइव पीसीबी अनलोडर

यह उन्नत पीसीबी अनलोडर स्वचालित रूप से एसएमटी उत्पादन लाइन उपकरण से मुद्रित सर्किट बोर्डों को हटाता है, जो कुशल और क्षति-मुक्त बोर्ड हैंडलिंग सुनिश्चित करता है।

मुख्य कार्य और अनुप्रयोग

एसएमटी प्लेसमेंट मशीनों और रिफ्लो ओवन से स्वचालित रूप से पीसीबी बोर्ड निकालें
निरीक्षण और छँटाई सहित बाद की प्रक्रियाओं में बोर्डों का स्थानांतरण
मैनुअल हस्तक्षेप को कम करते हुए उत्पादन दक्षता बढ़ाएँ
हैंडलिंग ऑपरेशंस के दौरान पीसीबी क्षति के जोखिम को कम करें

कार्य सिद्धांत और घटक

कन्वेयर बेल्ट: उपकरण डिस्चार्ज पोर्ट से अनलोडर तक पीसीबी का परिवहन करता है
क्लैंपिंग तंत्र: वैक्यूम सक्शन कप या यांत्रिक पंजे विभिन्न पीसीबी आकारों को समायोजित करते हैं
लिफ्टिंग तंत्र: कन्वेयर से बोर्ड हटाने के लिए ऊर्ध्वाधर गति को नियंत्रित करता है
स्थानांतरण तंत्र: बोर्डों को निर्दिष्ट स्थितियों या बाद की प्रक्रियाओं में ले जाता है
नियंत्रण प्रणाली: सेंसर इनपुट के आधार पर सभी कार्यों को स्वचालित करता है

प्रदर्शन विनिर्देश

क्लैंपिंग आकार सीमा: 50 मिमी से 500 मिमी से अधिक
क्लैंपिंग आवृत्ति: प्रति मिनट दर्जनों पीसीबी तक
पोजीशनिंग सटीकता: ±0.1 मिमी परिशुद्धता
ऑपरेशन स्थिरता: दसियों हज़ार घंटों तक निरंतर संचालन

मुख्य लाभ

उत्पादन दक्षता और प्रक्रिया स्थिरता में वृद्धि
श्रम लागत और मैनुअल हैंडलिंग में कमी
पीसीबी सुरक्षा में वृद्धि और उपज दर में सुधार
एसएमटी उत्पादन लाइन उपकरण के साथ निर्बाध एकीकरण
विभिन्न विशिष्टताओं और आकारों के पीसीबी के साथ संगत

तकनीकी विनिर्देश

मॉडल	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
वोल्टेज	AC110V/220V, 50/60Hz, सिंगल फेज, अधिकतम 300A
पीसीबी आयाम	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
पत्रिका आयाम	355×320×565	460×400×565	535×460×565	535×530×565
पत्रिका मात्रा	टॉप साइड 1 पीसी, डाउन 1 पीसी, या अधिक रखने के लिए अनुकूलित
वायु आपूर्ति	0.4~0.6Mpa
परिवहन ऊंचाई	900±20mm मानक
लोडिंग समय	6 सेकंड
पत्रिका बदलने का समय	लगभग 20 सेकंड
परिवहन दिशा	L से R, या R से L, वैकल्पिक
पीसीबी मोटाई	न्यूनतम 0.4 मिमी
स्टेप पिच चयन	1-4 (10 मिमी स्टेप पिचेस)
संचार	SMEMA
मशीन आयाम	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
वज़न	लगभग 160 किग्रा	लगभग 200 किग्रा	लगभग 240 किग्रा	लगभग 260 किग्रा
