| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस -300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

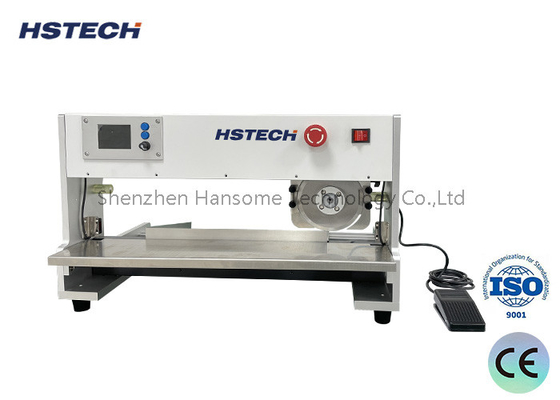

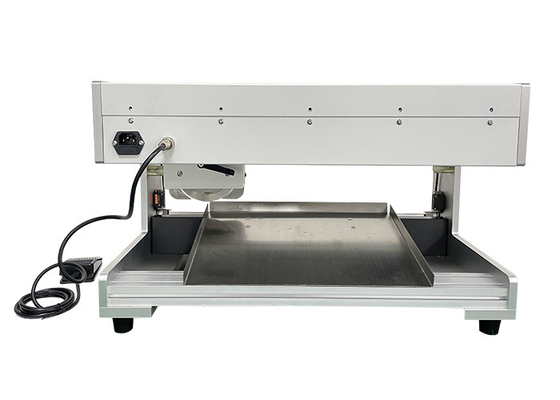

उच्च रैंक वी-कट ब्लेड माइविंग पीसीबी सेपरेटर पीसीबी डिपैनलिंग उपकरण 400 मिमी लंबाई के साथ
परिचय
यह मशीन ((एचएस-300) ब्लेड चलती पीसीबी विभाजक है, ऊपरी परिपत्र और नीचे रैखिक ब्लेड डिजाइन का उपयोग, काटने से पहले, रैखिक ब्लेड पर वी-ग्रुव डाल,ऊपरी परिपत्र ब्लेड भाला समाप्त करने के लिए आगे बढ़ रहा है, बल तनाव अपेक्षाकृत कम है, बोर्ड को स्थानांतरित करने की आवश्यकता नहीं है बोर्ड पर घटकों की रक्षा करेगा, क्षति से बचें।
मुख्य कार्य
कुशल पृथक्करण:
ब्लेड मूवमेंट तकनीक पीसीबी को तेजी से और सटीक रूप से अलग कर सकती है और उत्पादन चक्र को कम कर सकती है।
अनुकूलन योग्य:
विभिन्न मोटाई और सामग्री के पीसीबी के लिए उपयुक्त है, और विभिन्न आकारों के सर्किट बोर्ड को संभाल सकता है।
सटीक स्थितिः
सर्किट बोर्ड को क्षति से बचने के लिए अलगाव प्रक्रिया के दौरान सटीकता और स्थिरता सुनिश्चित करने के लिए एक पोजिशनिंग सिस्टम से लैस।
सुरक्षित संचालनः
संचालन सुरक्षा को ध्यान में रखते हुए इसे डिजाइन किया गया है, यह आमतौर पर एक सुरक्षात्मक कवर और आपातकालीन स्टॉप फ़ंक्शन से लैस होता है।
अनुप्रयोग क्षेत्र
इलेक्ट्रॉनिक विनिर्माण:
व्यापक रूप से एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइनों में उपयोग किया जाता है, विशेष रूप से बड़े पीसीबी को अलग करते समय।
मरम्मत और रखरखाव:
काम की दक्षता बढ़ाने के लिए मरम्मत के दौरान अलग-अलग सर्किट बोर्डों को बदलने की आवश्यकता होती है।
लाभ
श्रम लागत को कम करें:
स्वचालित पृथक्करण प्रक्रिया मैन्युअल हस्तक्षेप को कम करती है और उत्पादन दक्षता में सुधार करती है।
उत्पादन दक्षता में सुधारः
ब्लेड आंदोलन डिजाइन विभाजन को तेज और बड़े पैमाने पर उत्पादन के लिए उपयुक्त बनाता है।
हानि को कम करना:
सटीक पृथक्करण तकनीक सर्किट बोर्डों को क्षतिग्रस्त होने के जोखिम को कम करती है और सामग्री के नुकसान को कम करती है।
विशेषताएं
1, इस मशीन का उपयोग वी-स्लॉट के साथ सभी प्रकार के बोर्डों को काटने के लिए किया जा सकता है।

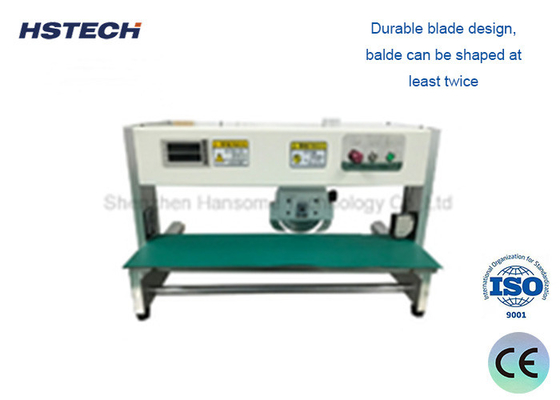

2, टिकाऊ ब्लेड डिजाइन, ब्लेड को कम से कम दो बार आकार दिया जा सकता है।
3परिपत्र ब्लेड की ऊंचाई को विभिन्न प्रकार के पीसीबी के विभिन्न ऊंचाई घटकों के अनुरूप समायोजित किया जा सकता है।
4, ब्लेड चलाने का संचालन, अपेक्षाकृत कम बल तनाव, एकल मोटर नियंत्रण बाल्ड, आसान और सुविधाजनक संचालन।
5, प्रेरण कार्य के साथ, यदि ऑपरेटर चलती ब्लेड की जगह को छूता है तो मशीन काम करना बंद कर देगी।
6, सुरक्षा, दोहरी सुरक्षा उपकरण के साथ, सुरक्षा उत्पादन समस्या के बारे में चिंता करने की जरूरत नहीं है।
7, टिकाऊ, उच्च गुणवत्ता वाली अच्छी सामग्री के ब्लेड का उपयोग करना।
विनिर्देश
| मॉडल | एचएस-300 | |||
| वोल्टेज | 110V/220V (वैकल्पिक) | |||
| शक्ति | 100W | |||
| कुशल काटने की लंबाई | 5-360 मिमी | |||
| ब्लेड का आकार | परिपत्र ब्लेड φ125*3 मिमी, रैखिक ब्लेड 360*45*6 मिमी | |||
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण | |||
| अलग करने की गति | 300 मिमी/सेकंड | |||
| वी-कट मोटाई | बोर्ड का 1/3 | |||
| अलग करने की चौड़ाई | सबसे अच्छा 1-200 मिमी | |||
| मशीन का आकार | 620*320*450 मिमी | |||
| वजन | 50 किलो | |||
