| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस-700 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

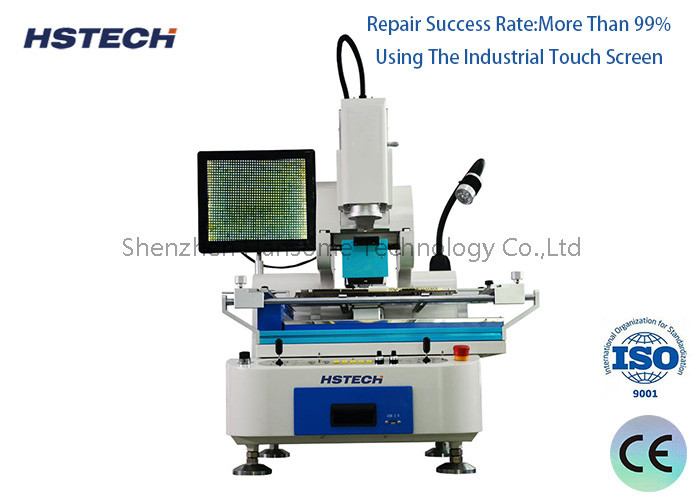

पीसीबी हैंडलिंग उपकरण के लिए उच्च सटीक सीसीडी रंग संरेखण प्रणाली
परिचय
BGA का पूरा नाम BallGridArray है,यह पैकेज बॉडी सब्सट्रेट के निचले किनारे पर सर्किट और प्रिंटेड सर्किट बोर्ड (पीसीबी) के इंटरकनेक्शन के आई/ओ अंत के रूप में सॉल्डर बॉल की एक सरणी बनाने के लिए है.बीजीए चिप पैकेजिंग तकनीक का एक वर्ग है, रिवर्किंग बीजीए चिप मशीन और उपकरण को बीजीए रिवर्किंग स्टेशन कहा जाता है। इसकी रिवर्किंग रेंज में विभिन्न प्रकार के पैकेज चिप शामिल हैं।BGA उत्पाद के आकार को कम करने के लिए डिजिटल उपकरण की विशेषताओं को बढ़ाने के लिए गेंद ग्रिड सरणी संरचना पर आधारित हैडिजिटल उपकरणों की विशेषताओं को बढ़ाने और उत्पाद के आकार को कम करने के लिए बीजीए गेंद ग्रिड सरणी संरचना पर आधारित है।इस पैकेजिंग तकनीक पर आधारित सभी डिजिटल उपकरणों की समान विशेषताएं हैं, यानी छोटे आकार, मजबूत विशेषताएं, कम लागत, शक्तिशाली कार्य, बीजीए रिवर्किंग स्टेशन का उपयोग बीजीए चिप उपकरण की मरम्मत के लिए किया जाता है।
विनिर्देश
| मोबाइल फोन BGA रिवर्किंग स्टेशन | मॉडलःएचएस-700 |
| विद्युत आपूर्ति | AC 100V / 220V±10% 50/60Hz |
| कुल शक्ति | 2600W |
| हीटर की शक्ति | ऊपरी हीटर 1200W ((Max), निचला हीटर 1200W ((Max) |
| विद्युत सामग्री | ड्राइविंग मोटर + स्मार्ट टेम्परेचर कंट्रोलर + रंग टच स्क्रीन |
| तापमान नियंत्रण | उच्च परिशुद्धता के सेंसर + बंद लूप नियंत्रण + स्वतंत्र temp.controller (परिशुद्धता ± 1°C तक पहुंच सकती है) |
| सेंसर | 1pcs |
| पता लगाने का तरीका | वी आकार पीसीबी समर्थन + बाहरी सार्वभौमिक स्थिरता + केंद्र और स्थिति के लिए लेजर प्रकाश |
| कुल आयाम | L450mm*W470mm*H670mm |
| पीसीबी का आकार | अधिकतम 140mm*160mm न्यूनतम 5mm*5mm |
| बीजीए आकार | अधिकतम 50 मिमी * 50 मिमी न्यूनतम 1 मिमी * 1 मिमी |
| लागू पीसीबी मोटाई | 0.3 - 5 मिमी |
| माउंटिंग सटीकता | ±0.01 मिमी |
| मशीन का वजन | 30 किलो |
| माउंट चिप का वजन | 150 ग्राम |
| कार्य मोड | पांचवां: अर्ध-स्वचालित/मैनुअल/हटाएं/माउंट/वेल्ड |
| उपयोग मरम्मत | चिप्स/फोन मदरबोर्ड आदि |

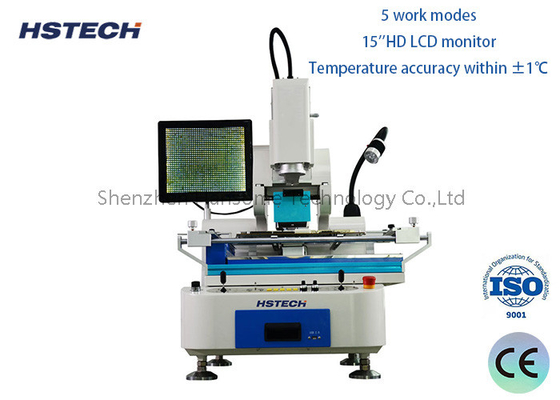

विशेषताएं
1. 5 कार्य मोड
2. 15'एचडी एलसीडी मॉनिटर
3. 7'एचडी रंग टच स्क्रीन
4. स्टेप मोटर
5. सीसीडी रंग ऑप्टिकल संरेखण प्रणाली
6. तापमान सटीकता ± 1°C के भीतर
7.माउंटिंग परिशुद्धता ± 0.01 मिमी के भीतर
8. मरम्मत सफलता दरः 99% +
9एकल चिप नियंत्रण के स्वतंत्र अनुसंधान और विकास
