पीसीबी डिपेलिंग राउटर मशीन
Created with Pixso.

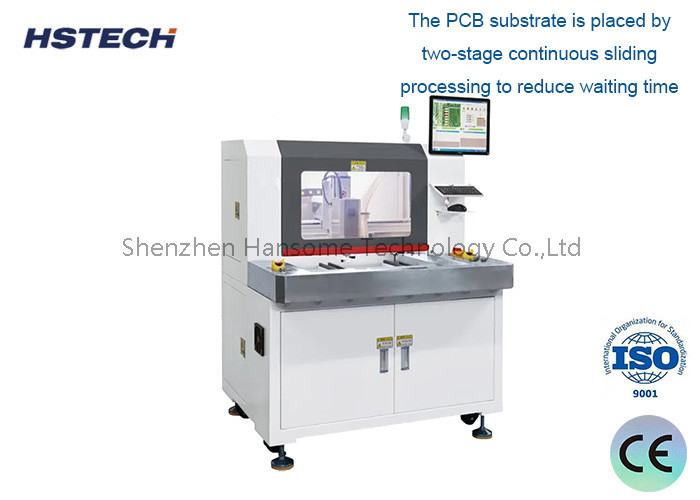

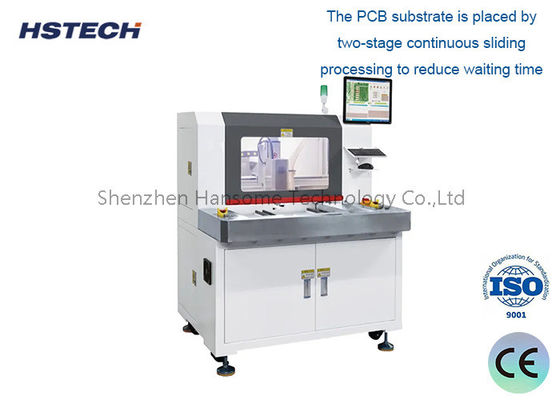

पीसीबी डिपेनैलिंग के लिए ±0.01 मिमी दोहराव सटीकता और 40000~60000rpm स्पिंडल के साथ डबल प्लेटफॉर्म ऑफलाइन पीसीबा राउटर मशीन

पीसीबी डिपेनैलिंग के लिए ±0.01 मिमी दोहराव सटीकता और 40000~60000rpm स्पिंडल के साथ डबल प्लेटफॉर्म ऑफलाइन पीसीबा राउटर मशीन

ब्रांड नाम: HSTECH
मॉडल संख्या: आरएम-F550
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 50 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
ऑफ़लाइन पीसीबीए रूटर मशीन
प्लैटफ़ॉर्म:
दोहरा
काम करने का स्थान:
300 * 350 मिमी
सटीकता दोहराएं:
± 0.01
काटने की सटीकता:
± 0.03
मशीन का आयाम:
1200*1050*1440मिमी(एल*डब्ल्यू*एच)
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 50 सेट
प्रमुखता देना:

डबल प्लेटफार्म पीसीबी डिपेनलिंग राउटर मशीन

,

±0.01 मिमी रिपीट एक्यूरेसी ऑफ़लाइन पीसीबीए राउटर मशीन

,

40000~60000rpm स्पिंडल पीसीबी राउटर मशीन

उत्पाद का वर्णन
सीधी रेखा के लिए डिपेनैलिंग के लिए डबल प्लेटफ़ॉर्म ऑफ़लाइन पीसीबीए राउटर मशीन
RM-F550 एक नई विकसित राउटर मशीन है जिसे पूर्ण मुद्रित सर्किट बोर्ड असेंबली (PCBA) को अलग-अलग PCBA बोर्डों में डिपेनैलिंग के लिए डिज़ाइन किया गया है। यह औद्योगिक-ग्रेड उपकरण असाधारण कार्य परिशुद्धता सुनिश्चित करने के लिए एक स्थिर प्लेटफ़ॉर्म प्रदान करता है।
मशीन अवलोकन
300×350mm के मानक कार्य प्लेटफ़ॉर्म आकार और 400×600mm के वैकल्पिक बड़े प्लेटफ़ॉर्म के साथ, यह मशीन डिपेनैलिंग प्रक्रिया की वास्तविक समय में निगरानी करते हुए त्वरित और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल दृश्य प्रोग्रामिंग प्रदान करती है।
मुख्य विशेषताएं
  • उच्च-प्रदर्शन औद्योगिक उपकरण जिसमें सटीक रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर शामिल हैं
  • बेहतर उत्पादन दक्षता के लिए उच्च-रिज़ॉल्यूशन CCD विज़ुअल अलाइनमेंट और दोहरे प्लेटफ़ॉर्म डिज़ाइन के साथ 4-अक्ष गति नियंत्रण
  • 40,000-60,000 RPM पर संचालित होने वाला जर्मनी ब्रांड रूटिंग स्पिंडल
  • सटीकता और सुगम गति सुनिश्चित करने वाले ताइवान हिविन ब्रांड गाइड
  • निर्दिष्ट कटिंग दूरी के बाद स्वचालित ब्लेड स्थिति स्विचिंग के साथ टूल लाइफ मॉनिटरिंग
  • सीधी रेखाओं, चापों और गोलाकार जुड़े बोर्डों के डिपेनैलिंग के लिए उपयुक्त
  • प्रतीक्षा समय को कम करने और उत्पादन आउटपुट को अधिकतम करने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण
तकनीकी विशिष्टताएँ
मॉडल RM-F328
संरचना सिंगल स्पिंडल, डबल प्लेटफ़ॉर्म
कुशल कटिंग लंबाई 300×350mm
कटिंग के प्रकार सीधी रेखा, चाप, गोलाकार
चलती गति X/Y अक्ष: 1000mm/s, Z अक्ष: 500mm/s
धूल संग्रह विधि ऊपरी संग्रह
स्पिंडल गति 40,000-60,000 RPM
रूटिंग स्पिंडल अधिकतम 60,000 RPM
कटिंग गति 1-100mm/s समायोज्य
कटिंग सटीकता ±0.03mm
सटीकता दोहराएँ ±0.01mm
प्रोग्रामिंग रंगीन CCD
बाहरी कनेक्शन USB
राउटर किट मिलिंग कटर, φ0.8-φ3.0 बाएं रोटेशन, शैंक टंगस्टन स्टील
बिजली की आपूर्ति 380V
मशीन पावर 2000W
डस्ट कलेक्टर का आकार 600×470×730mm
डस्ट कलेक्टर पावर 2.2Kw, 380V
डस्ट कलेक्टर एयर प्रेशर 4-6 KG/cm³
सुरक्षा द्वार मैनुअल दरवाजा
त्रुटि अलार्म हाँ
कार्यक्रम विधि स्वयं प्रोग्रामिंग, कीबोर्ड और माउस द्वारा कैमरा नियंत्रित
मशीन विज़ुअल्स

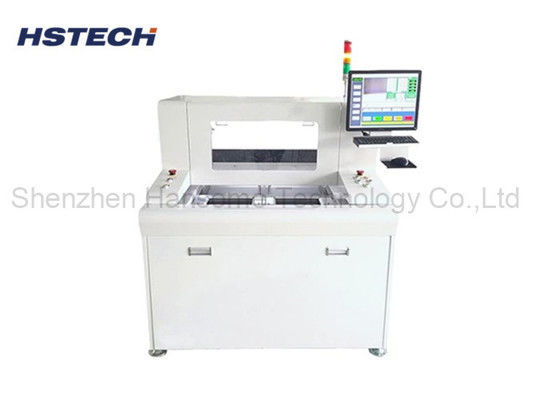

पीसीबी डिपेनैलिंग के लिए ±0.01 मिमी दोहराव सटीकता और 40000~60000rpm स्पिंडल के साथ डबल प्लेटफॉर्म ऑफलाइन पीसीबा राउटर मशीन 0
ऑपरेशन तुलना

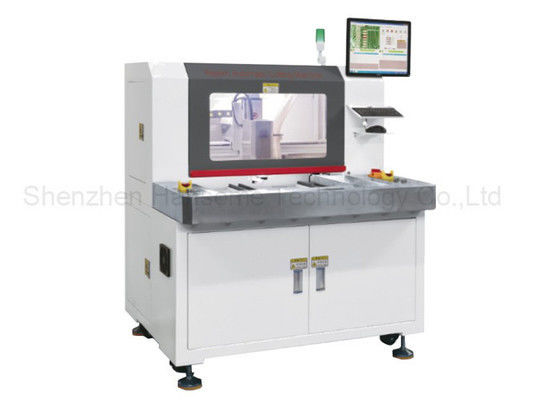

पीसीबी डिपेनैलिंग के लिए ±0.01 मिमी दोहराव सटीकता और 40000~60000rpm स्पिंडल के साथ डबल प्लेटफॉर्म ऑफलाइन पीसीबा राउटर मशीन 1
यह डबल प्लेटफ़ॉर्म ऑफ़लाइन पीसीबीए राउटर मशीन औद्योगिक विनिर्माण वातावरण के लिए उन्नत स्वचालन और निगरानी क्षमताओं की विशेषता, पीसीबी डिपेनैलिंग अनुप्रयोगों के लिए असाधारण सटीकता और दक्षता प्रदान करती है।
