3 कलर डिस्प्ले पीसीबी अनलोडर जिसमें पीसीएल और टच स्क्रीन नियंत्रण है और एसएमटी उत्पादन लाइन के लिए प्रत्येक में 2 मैगज़ीन हैं

3 कलर डिस्प्ले पीसीबी अनलोडर जिसमें पीसीएल और टच स्क्रीन नियंत्रण है और एसएमटी उत्पादन लाइन के लिए प्रत्येक में 2 मैगज़ीन हैं

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एन100एल
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 50 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
एनजी/ओके अनलोडर
रंग:
सफ़ेद
नियंत्रण:
पीसीएल और टच स्क्रीन
पत्रिका:
अलग-अलग, प्रत्येक के पास 2 पत्रिकाएँ हैं
गारंटी:
1 वर्ष
प्रदर्शन:
3 रंग
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 50 सेट
प्रमुखता देना:

3 कलर डिस्प्ले पीसीबी अनलोडर

,

पीसीएल और टच स्क्रीन कंट्रोल एनजी/ओके अनलोडर

,

प्रत्येक होल्ड 2 मैगज़ीन एसएमटी प्रोडक्शन लाइन अनलोडर

उत्पाद का वर्णन
पीसीबी पत्रिका संग्रह पीएलसी और टच स्क्रीन के साथ एनजी/ओके अनलोडर
एनजी/ओके अनलोडर इलेक्ट्रॉनिक्स विनिर्माण के लिए डिज़ाइन की गई स्वचालित मशीनरी है, विशेष रूप से असेंबली के बाद प्रिंटेड सर्किट बोर्ड (पीसीबी) की जांच और छँटाई के लिए।"एनजी" और "ओके" इंगित करता है कि पीसीबी ने निरीक्षण ("ओके") या विफल ("नहीं अच्छा") पारित किया है या नहीं.
प्रमुख विशेषताएं
  • पीएलसी प्रोग्रामिंग नियंत्रण प्रणाली
  • उपयोगकर्ता के अनुकूल "सॉफ्ट टच" एलईडी झिल्ली नियंत्रण पैनल
  • चुनिंदा पिच सेटिंग क्षमता
  • मैगज़ीन संरेखण के लिए टॉगल स्तर clamps
  • नियमन दबाव के साथ वायवीय धक्का
  • लघु पत्रिका परिवर्तन समय के साथ उच्च थ्रूपुट
  • एओआई से एनजी/ओके बोर्ड एकत्र करता है और उन्हें स्वचालित रूप से संग्रहीत करता है
  • मानक एसएमईएमए संचार इंटरफ़ेस
तकनीकी विनिर्देश
मॉडल HS-N100M HS-N100L
वोल्टेज AC100V/220V, 50/60Hz
आकार एम L
पीसीबी आकार (मिमी) (50x50) ~ ((330x250) (50x50) ~ ((450x330)
मैगज़ीन रैक का आकार (मिमी) 355*320*560 460*400*560
पत्रिका की मात्रा ऊपरी कन्वेयरः 1 पीसी; निचला कन्वेयरः 1 पीसी
वायु आपूर्ति 0.4~0.6Mpa, अधिकतम 20L/Min
पीसीबी लोड करने का समय 6 सेकंड (अनुकूलित)
परिवहन ऊंचाई 900±20 मिमी
परिवहन दिशा एल-आर या आर-एल (वैकल्पिक)
पीसीबी मोटाई न्यूनतम 0.6 मिमी
ऊपर/नीचे की ऊँचाई 1-4 (10 मिमी कदम)
संचार एसएमईएमए संकेत
मशीन का आयाम (मिमी) 1550*1550*1250 1850*1780*1250
सकल वजन लगभग 220 किलो लगभग 320 किलो
आवेदन
  • पीसीबी असेंबली लाइनें:इलेक्ट्रॉनिक विनिर्माण प्रक्रियाओं में गुणवत्ता-अनुमोदित बोर्डों से दोषपूर्ण पीसीबी को अलग करता है
  • गुणवत्ता नियंत्रण:केवल कार्यात्मक पीसीबी को अगले उत्पादन चरणों में आगे बढ़ाते हुए उच्च गुणवत्ता मानकों को बनाए रखता है
  • पुनर्मिलन स्टेशनःदोषपूर्ण पीसीबी को गैर-अनुरूप उत्पादों के कुशल हैंडलिंग के लिए मरम्मत स्टेशनों तक पहुंचाता है
परिचालन लाभ
  • दक्षता में वृद्धि:स्वचालितकरण से मैन्युअल छँटाई कम होती है, उत्पादन तेज होता है और श्रम लागत कम होती है
  • गुणवत्ता आश्वासन में सुधारःयह सुनिश्चित करता है कि केवल ठीक से काम करने वाले पीसीबी ही उत्पादन के अंतिम चरण में पहुंचें
  • मानवीय त्रुटियों को कम करना:स्वचालित छँटाई से मैन्युअल निरीक्षण से जुड़ी त्रुटियां कम होती हैं
  • डेटा ट्रैकिंग:गुणवत्ता नियंत्रण अंतर्दृष्टि और प्रक्रिया में सुधार के लिए लॉग निरीक्षण परिणाम
  • अंतरिक्ष अनुकूलन:कॉम्पैक्ट डिजाइन से विनिर्माण सुविधाओं में फर्श स्थान का कुशल उपयोग संभव हो जाता है
उत्पाद चित्र

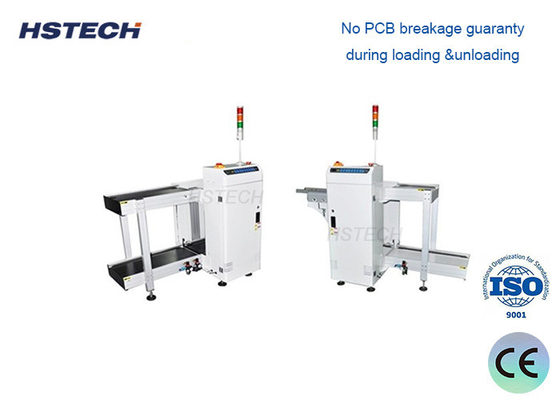

3 Color Display PCB Magazine Collection NG/OK Unloader front view Close-up of PLC control panel and touch screen interface PCB magazine collection system and conveyor mechanism
