| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

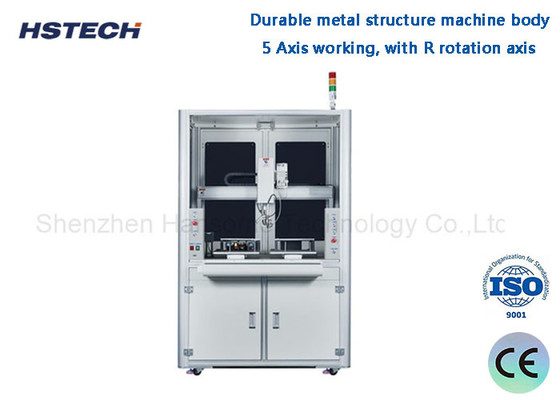

डबल वाई वर्किंग प्लेटफार्म पीसीबी सोल्डरिंग के लिए फ्लोर स्टैंडिंग ऑटोमैटिक सोल्डरिंग रोबोट
परिचय:
यह मॉडल ऑटोमैटिक सोल्डरिंग मशीन फ्लोर स्टैंडिंग मॉडल सोल्डरिंग रोबोट है, डेस्कटॉप सोल्डरिंग मशीन से अलग, यह अधिक सुविधाजनक और लचीला सोल्डरिंग रोबोट है।
यह मशीन 5 अक्षीय कार्य प्रणाली को अपनाती है, जिसमें डबल सोल्डरिंग प्लेटफॉर्म, सिंगल सोल्डरिंग आयरन/टिप मोरिंग रेंज 500x300x300x100 मिमी है।
पीसीबीए वेल्डिंग के कई प्रकारों के लिए उपयुक्त मशीन, स्वचालित वेल्डिंग रोबोट काम की दक्षता में सुधार और वेल्डिंग गुणवत्ता में सुधार के लिए मैनुअल वेल्डिंग की जगह लेते हैं।
विशेषताएं:
1, टिकाऊ धातु संरचना मशीन शरीर, फर्श खड़े मॉडल, डबल मंच संचालन।
2, 5 अक्ष काम कर रहा है, आर घूर्णन अक्ष के साथ।
3, 500*300*300 मिमी यात्रा दूरी, यात्रा रेंज ग्राहक की आवश्यकता के अनुसार अनुकूलित किया जा सकता है।
4, एकल मिलाप लोहे की चलती रेंज में उत्पाद के आयाम के आधार पर कई विकल्प हैं, यह भी डबल या ट्रिपल डबल मिलाप लोहे के लिए अनुकूलित किया जा सकता है।
5, कई वेल्डिंग विधि, बिंदु वेल्डिंग, ड्रैग वेल्डिंग और अन्य कार्यों का समर्थन करता है।
6,पेंडेंट प्रोग्रामिंग सिखाएं, सभी वेल्डिंग बिंदुओं को मैन्युअल रूप से सेट करें, सीएडी ड्राइंग आयात का भी समर्थन करें।
7, उच्च गुणवत्ता वाले ताइवान Hiwin ब्रांड रैखिक गाइड का उपयोग करके, चलती सटीकता सुनिश्चित करें।
8, मशीन स्टेपर मोटर और टाइमिंग बेल्ट नियंत्रण को अपनाती है।
विनिर्देशः
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360 डिग्री | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज समर्थन | सीएडी | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 65 किलोग्राम | 70 किलो | |
| मशीन का आयाम | 715*585*800 मिमी | 815*685*800 मिमी | |
मुख्य मशीन विन्यासः
1, डबल सोल्डरिंग आयरन, डबल Y कार्य मंच
2, हैंडहेल्ड शिक्षण लटकन प्रोग्रामर
3, हीटिंग नियंत्रक
4, टूटा हुआ टिन नियंत्रक
5, सोल्डर पेन
6वेल्डिंग टिप
7टिन आउट घटक
8, सफाई बॉक्स
पैकेजिंग के बारे में
