उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए 6 सेकंड लोडिंग समय के साथ

उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए 6 सेकंड लोडिंग समय के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-250एलडी
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 50 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
पीसीबी लोडर
रंग:
सफ़ेद
बिजली की आपूर्ति:
AC110V/220V,50/60Hz
पीएलसी:
मित्सुबिशी
रिले करना:
श्नाइडर
ऑप्टोइलेक्ट्रिक स्विच:
ओमरोन
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 50 सेट
प्रमुखता देना:

उच्च गति पीसीबी लोडर

,

पैनासोनिक पीएलसी एसएमटी मैगज़ीन लोडर

,

6 सेकंड लोडिंग समय पीसीबी हैंडलिंग उपकरण

उत्पाद का वर्णन
उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए
यह स्वचालित पीसीबी लोडर एसएमटी उत्पादन लाइनों की शुरुआत के लिए डिज़ाइन किया गया है, जो पत्रिकाओं से डाउनस्ट्रीम कन्वेयर सिस्टम में पीसीबी को कुशलतापूर्वक स्थानांतरित करता है।
अनुप्रयोग अवलोकन
पैनासोनिक पीएलसी पीसीबी लोडर पीसीबी असेंबली प्रक्रियाओं में एक महत्वपूर्ण घटक के रूप में कार्य करता है, जो स्वचालित रूप से बिना आबादी वाले मुद्रित सर्किट बोर्डों को उत्पादन लाइनों पर या बाद की मशीनरी जैसे पिक-एंड-प्लेस सिस्टम और सोल्डरिंग उपकरण में लोड करता है।
मुख्य विशेषताएं
  • ट्रू कलर टच स्क्रीन नियंत्रण इंटरफ़ेस
  • मित्सुबिशी पीएलसी नियंत्रण प्रणाली
  • पत्रिका क्षमता: शीर्ष 1, नीचे 1, या अनुकूलित कॉन्फ़िगरेशन
  • चयनात्मक पिच विकल्प: 10 मिमी, 20 मिमी, 30 मिमी, 40 मिमी
  • पीसीबी परिवहन दिशा: बाएं से दाएं या दाएं से बाएं (वैकल्पिक)
  • मैनुअल/ऑटोमैटिक रन मोड चयन
  • फ्रंट रेल फिक्स्ड या रियर रेल फिक्स्ड कॉन्फ़िगरेशन
  • मानक एसएमटी अनुप्रयोग ऊंचाई (920±20 मिमी)
  • टॉवर लाइट स्थिति प्रदर्शन
  • एसएमईएमए संचार सिग्नल संगतता
तकनीकी विनिर्देश
मॉडल HS-250LD HS-330LD HS-390LD HS-460LD
वोल्टेज AC110V/220V, 50/60Hz, सिंगल फेज, अधिकतम 300A
पीसीबी आयाम (50×50)~(350×250) (50×50)~(455×330) (50×50)~(530×390) (50×50)~(530×460)
पत्रिका आयाम 355×320×565 460×400×565 535×460×565 535×530×565
वायु आपूर्ति 0.4~0.6Mpa
परिवहन ऊंचाई 920±20mm (मानक)
लोडिंग समय 6 सेकंड
पत्रिका बदलने का समय लगभग 20 सेकंड
परिवहन दिशा L से R, या R से L (वैकल्पिक)
पीसीबी मोटाई न्यूनतम 0.4 मिमी
पिच 1-4 (10 मिमी चरण)
संचार एसएमईएमए
मशीन आयाम 1100×780×1200 1400×860×1200 1500×920×1200 1600×1120×1200
वज़न लगभग 140 किग्रा लगभग 180 किग्रा लगभग 220 किग्रा लगभग 230 किग्रा
उद्योग अनुप्रयोग
विनिर्माण लाइनें: पीसीबी असेंबली, परीक्षण और सोल्डरिंग प्रक्रियाओं के लिए इलेक्ट्रॉनिक्स विनिर्माण सुविधाओं में आवश्यक।
प्रोटोटाइपिंग: प्रयोगशाला वातावरण और छोटे पैमाने पर उत्पादन कार्यों के लिए आदर्श जो सीमित पीसीबी मात्रा को संभालते हैं।
परिचालन लाभ
  • बेहतर उत्पादन दक्षता: सुचारू वर्कफ़्लो संचालन के लिए मैनुअल लोडिंग से जुड़े डाउनटाइम को कम करता है
  • संगति: क्षति या गलत संरेखण के जोखिम को कम करके विश्वसनीय पीसीबी लोडिंग प्रदान करता है
  • श्रम बचत: मैनुअल श्रम आवश्यकताओं को कम करता है, जिससे कर्मियों को महत्वपूर्ण कार्यों पर ध्यान केंद्रित करने की अनुमति मिलती है
उत्पाद छवियाँ

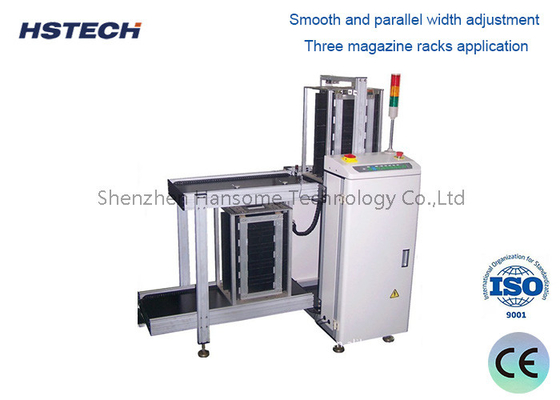

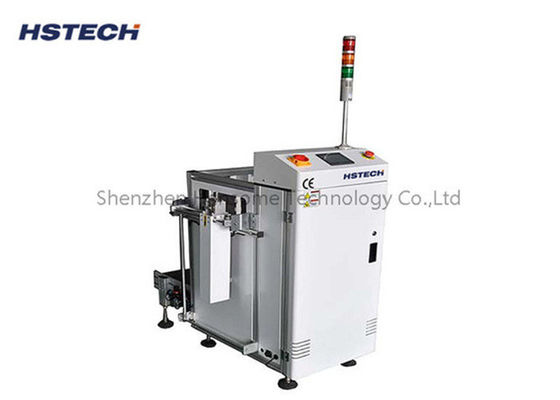

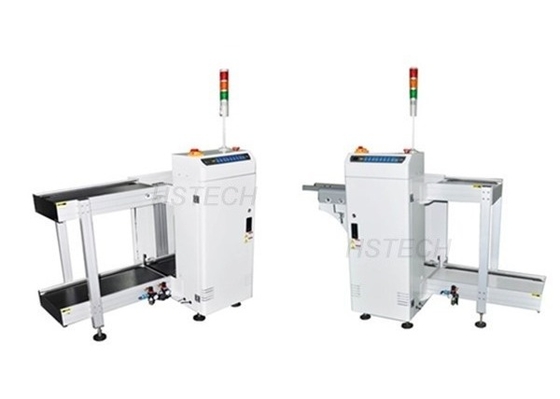

उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए 6 सेकंड लोडिंग समय के साथ 0 उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए 6 सेकंड लोडिंग समय के साथ 1 उच्च गति पैनासोनिक पीएलसी पीसीबी लोडर एसएमटी उत्पादन लाइन के लिए 6 सेकंड लोडिंग समय के साथ 2
