| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250एलडी |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

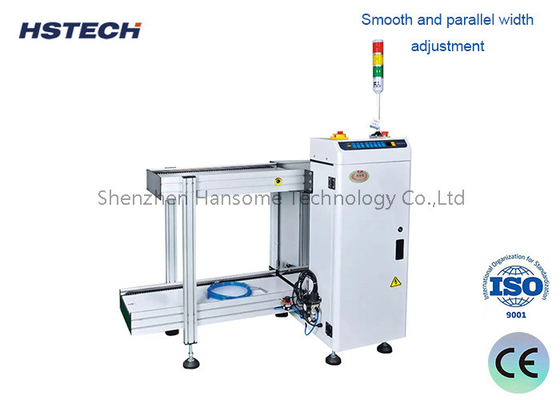

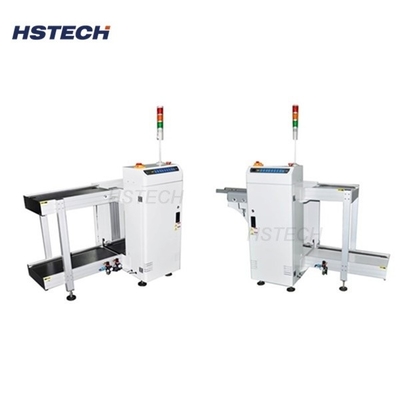

मित्सुबिशी के साथ सच रंग टच स्क्रीन नियंत्रण पीसीबी लोडर
आवेदन
इस मशीन का उपयोग पीसीबी को मैगज़ीन से नीचे की मशीन के कन्वेयर में धकेलकर एसएमटी उत्पादन लाइन की शुरुआत के लिए किया जाता है।
विनिर्देश
| मॉडल | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| वोल्टेज | AC110V/220V,50/60Hz,एक चरण,अधिकतम 300A | |||
| पीसीबी आयाम | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| मैगज़ीन आयाम | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| वायु आपूर्ति | 0.4~0.6Mpa | |||
| परिवहन ऊंचाई | 920±20 ((मिमी) मानक | |||
| लोड करने का समय | 6 सेकंड | |||
| मैगज़ीन बदलने का समय | लगभग 20 सेकंड | |||
| परिवहन दिशा | एल से आर या आर से एल, वैकल्पिक | |||
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी | |||
| पिच | 1-4 ((10 मिमी कदम) | |||
| संचार | SMEMA | |||
| मशीन का आयाम | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| वजन | लगभग 140 किलो | लगभग 180 किलो | लगभग 220 किलो | लगभग 230 किलो |
Fव्यंजन
1, सही रंग टच स्क्रीन नियंत्रण
2, मित्सुबिशी पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
अनुप्रयोग परिदृश्य
इलेक्ट्रॉनिक विनिर्माण:
व्यापक रूप से इलेक्ट्रॉनिक उत्पादों की उत्पादन लाइन में उपयोग किया जाता है, विशेष रूप से प्लेसमेंट मशीन और वेल्डिंग मशीन से पहले लोडिंग लिंक में।
कुशल उत्पादन:
उच्च मात्रा और कुशल उत्पादन वातावरण में श्रम लागत को कम करना और उत्पादन दक्षता में सुधार करना।
कई किस्मों के छोटे बैचों का उत्पादन:
विभिन्न प्रकार के पीसीबी के बीच तेजी से स्विच करने की आवश्यकता वाले उत्पादन लाइनों के लिए उपयुक्त।
चयन बिंदु
उत्पादन क्षमताः उत्पादन आवश्यकताओं के अनुसार उपयुक्त लोडिंग गति और क्षमता का चयन करें।
उपकरण संगतता: एक सुचारू उत्पादन प्रक्रिया प्राप्त करने के लिए मौजूदा उत्पादन उपकरण के साथ संगतता सुनिश्चित करें।
संचालन में आसानीः प्रशिक्षण लागत को कम करने के लिए ऐसे उपकरण चुनें जिनका संचालन और रखरखाव करना आसान हो
