| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-C510F |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

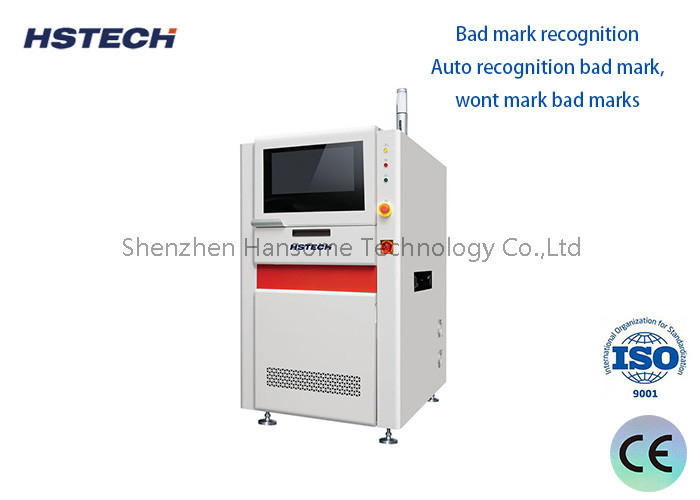

उन्नत सीसीडी चिह्न बिंदु स्थान बारकोड रीडिंग पीसीबी हैंडलिंग उपकरण CO2 लेजर के साथ
विनिर्देश
| मॉडल | HS-C510F |
| कार्य पद्धति | लेजर सिर चल रहा है |
| लीजर ब्रांड | SYNRAD CO2 ((अमेरिका ब्रांड) |
| फिडिकल स्थान | सीसीडी+मार्क पोजिशनिंग |
| इनलाइन रीडिंग | कैमरा इनलाइन रीडिंग |
| पीसीबी की मोटाई | 0.5~5.0 मिमी |
| पीसीबी आयाम | 50*50~510*460 मिमी |
| परिवहन ऊँचाई | 900±20 मिमी |
| परिवहन दिशा | L-R/R-L |
| चौड़ाई समायोजन | स्वचालित |
| एक्सवाई नियंत्रण प्रणाली | पीसी+बोर्ड कार्ड+सर्वो मोटर |
| एक्सवाई नियंत्रण सटीकता | ±0.02 मिमी |
| गलत सामग्री पहचान | निगेटिव बोर्ड/रिवर्स/गलत मान्यता |
| खराब चिह्न पहचान |
ऑटो पहचान गलत निशान, खराब निशान नहीं लगाना |
| एंटी रीकोड | समर्थित |
| नियंत्रण प्रणाली | Win7+स्वयं विकसित प्रणाली |
| विद्युत आपूर्ति | एकल चरण AC 220V 16A 50/60Hz |
| वायु दबाव | ≥0.5 एमपीए |
| आयाम | W1000*L1600*H1700 (मिमी) |
| प्रणाली आयात | SHOP FLOW MES IMS SFIS, आदि |
| आयाम | W1000*L1600*H1700 (मिमी) |
| वजन | 700 किलो |
विशेषताएं
1, सीसीडी चिह्न बिंदु स्थान
2, सीसीडी इनलाइन बारकोड रीडिंग
3, सीसीडी बारकोड गुणवत्ता विश्लेषण
4, एक्स वाई सर्वो ड्राइवर, सटीकता±0.02 मिमी
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
4ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण वेल्डिंग उत्पादन में पाए जाने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित एक उपकरण है।एओआई एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही सामने आई है, लेकिन तेजी से विकसित हुआ है। वर्तमान में कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है,चित्र एकत्र करता है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों के साथ करता है, छवियों को संसाधित करता है, पीसीबी पर दोषों की जांच करता है,और रखरखाव कर्मियों की मरम्मत के लिए एक प्रदर्शन या स्वचालित मार्कर के माध्यम से दोष प्रदर्शित / चिह्नित करता है.
