| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 पीसी |

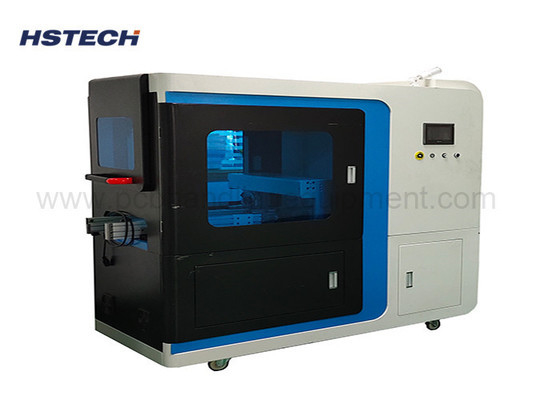

रैखिक और परिपत्र ब्लेड फिक्स्चर से लैस इनलाइन वीकट पीसीबी डिपैनलिंग मशीन
विवरण
यह पीसीबी अलग करने की मशीन एक पूर्ण स्वचालित इनलाइन वी-कट प्रकार पीसीबी अलग करने की मशीन है, यह पीसीबी लोडर का उपयोग स्वचालित पीसीबी लोडिंग प्राप्त करने के लिए,और बेल्ट एक्स अक्ष और वाई अक्ष के लिए पीसीबी का परिवहन करेगा स्वचालित रूप से रैखिक ब्लेड और परिपत्र ब्लेड के साथ अलग.
ऑपरेटर सिर्फ बोर्डों को पत्रिकाओं में डालता है और मशीन के अंत में अलग होने के बाद पीसीबी इकाइयों का इंतजार करता है। यह एक उच्च स्वचालित पीसीबी अलग करने वाली मशीन है।
विशेषताएं

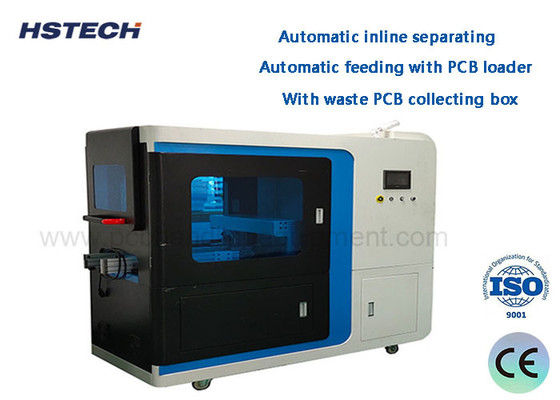

1, स्वचालित इनलाइन पृथक्करण।
2, पीसीबी लोडर के साथ स्वचालित खिला, स्वचालित एक्स अक्ष और वाई अक्ष दिशा vcut अलग।
3, अपशिष्ट पीसीबी संग्रह बॉक्स के साथ।
4अलग होने के बाद इकट्ठा करने के लिए परिवहन बेल्ट।

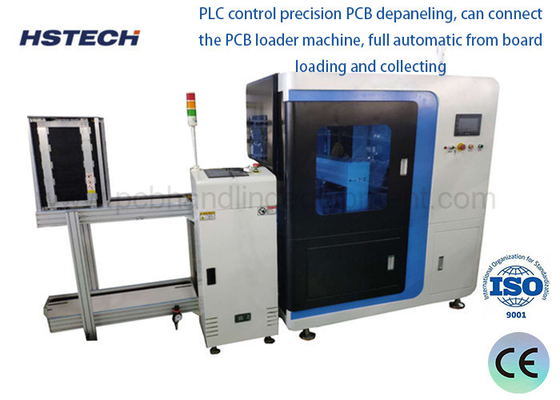

5पीसीबी लोडर मशीन को कनेक्ट कर सकते हैं, बोर्ड लोडिंग और संग्रह से पूर्ण स्वचालित।
6, पीसीबी को मैन्युअल लोड करने के लिए श्रम बचाएं, अधिक दक्षता और अधिक सटीकता।
7, 100 समूहों बोर्ड अलग डेटा सहेज सकते हैं, अलग प्रकार के बोर्डों को अलग करते समय, बस सहेजे गए डेटा आयात, बहुत सुविधाजनक है।
8, चलती बाल्ट प्रकार के बोर्ड अलग करने की विधि, अल्ट्रा कम काटने बल तनाव, दो तरफा घटकों के साथ पीसीबी के लिए उपयुक्त है।
9, इन्फ्रारेड लाइट पर्दे सेंसर से लैस मशीन, उच्च सुरक्षा।
10, ताइवान ब्रांड TBI सीसा शिकंजा, चिकनी और समायोजित करने में आसान।
11, उच्च गति जापान ब्रांड स्टील balde, बार-बार तेज किया जा सकता है।
12, मशीन एसएमईएमए एकल जोड़ सकते हैं, स्वचालित लोडिंग प्राप्त करने के लिए पीसीबी लोडर कनेक्ट कर सकते हैं।
विनिर्देश
| मॉडल | HS-F550 |
| दक्षता काटने की लंबाई | 0-500 मिमी |
| अलग करने की चौड़ाई | ≤ 300 मिमी |
| गोल ब्लेड का आकार | Φ125*30*3 मिमी |
| रैखिक ब्लेड का आकार | 420*45*6 मिमी |
| ब्लेड की मोटाई | 0.3-0.6 मिमी |
| अलग करने की गति | समायोज्य |
| अलग करने की मोटाई | ≤2 मिमी |
| ब्लेड सामग्री | विदेशी उच्च गुणवत्ता वाले स्टील ब्लेड |
| उत्पादन क्षमता | 100,000pcs प्रति दिन |
| वोल्टेज | AC110V/220V |
| वायु दबाव | 0.5-0.8Mpa |
| शक्ति | 1.1KW |
| मशीन का आयाम | 1500*550*1550 मिमी |
| वजन | 325 किलो |
एसएमटी उत्पादन लाइन उपकरण:
1. एसएमडी मशीनः कार्यक्रम द्वारा संपादित उपकरणों का उपयोग निर्दिष्ट भागों की स्थिति पर लगाए गए घटकों का होगा,एसओपी 28पिन या अधिक (उच्च गति मशीन के लिए भागों को शामिल किया जा सकता है) रोल माउंट किया जा सकता हैपैकेजिंग घटकों के डिस्क या ट्यूब, उच्च माउंटिंग सटीकता, विविधता, लेकिन माउंटिंग गति उच्च गति मशीनों से नीच है।
2. रिफ्लो सोल्डरिंग: एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग तापमान को उपयुक्त तापमान प्रोफाइल सेट करने के लिए किया जाता है ताकि सोल्डर पेस्ट और भागों को वेल्डिंग क्रिया को पूरा करने के लिए।
3अनलोडिंगः ट्रांसमिशन ट्रैक के माध्यम से, बोर्ड को मैगज़ीन में एकत्र किया जाता है।
