| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G5 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

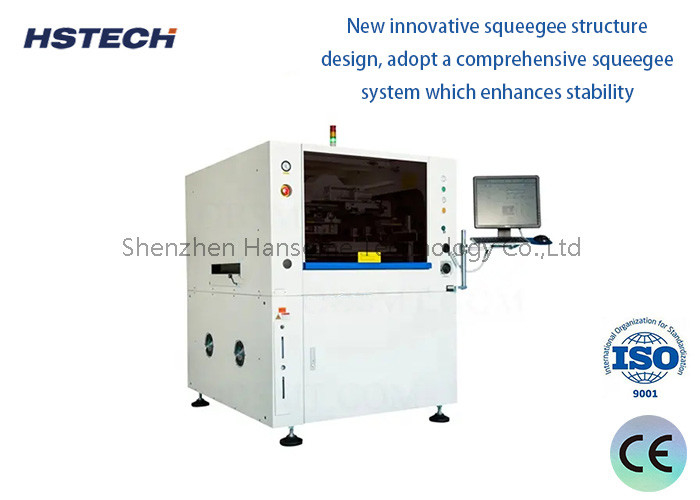

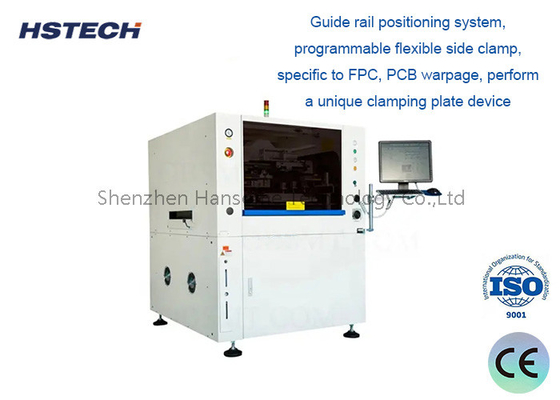

चुंबकीय पिन/सपोर्ट ब्लॉक और आर-एल परिवहन के साथ एसएमटी पेस्ट प्रिंटर
विनिर्देश
| मॉडल | G5 |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/CCD/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1140 ((L) x 1364 ((W) x 1404 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1.सभी नई 3 पीढ़ी के स्टेंसिल एक्स बीम संरचना, जोड़ने के लिए सोल्डर पेस्ट ऑपरेटरों अधिक सुविधाजनक और सटीक प्लेसमेंट स्टील जाल; नए प्रकार के टोक़ एक्स बीम, सोल्डर पेस्ट और धूल जमाव को हल,मशीन के सेवा जीवन को लम्बा करना;
2दबाव डिवाइस पर स्केलेबल, पीसीबी प्रिंटिंग के आसान विरूपण के मद्देनजर, टैबलेट को बाहर कर सकते हैं, थोड़ी देर के लिए दबाव का उपयोग करने की आवश्यकता नहीं है, फिर से कर सकते हैं।उत्पाद के अनुसार लचीला उपयोग.
3.पूरी मशीन का उपयोग आयातित स्व-चिकन गाइड रेल, गाइड रेल स्नेहक जोड़ने की जरूरत नहीं है, पांच साल के भीतर मार्गदर्शन निः शुल्क रखरखाव पांच साल के भीतर.
4.X Y1 Y2 अमेरिकी हेडन रैखिक मोटर, जापानी सटीक ड्राइव पेंच, सटीकता सुनिश्चित करने के लिए स्व-चिकन गाइड रेल।
5.नेट फ्रेम Y स्वचालित रूप से पता लगाने के लिए, जल्दी से स्वचालित स्टेंसिल काउंटरपॉइंट का एहसास कर सकते हैं;
6उच्च शक्ति वाले स्टील का उपयोग करके मुद्रण के लिए घुमावदार ब्लेड बीम, मुद्रण सिर की स्थिरता सुनिश्चित करने के लिए; फ्लोटिंग प्रकार के स्क्रैपर सिस्टम, अद्वितीय लोचदार रहने की डिवाइस,स्क्रैपर ड्रॉप प्रक्रिया स्टेंसिल और स्क्रैपर में बहुत अच्छी सुरक्षा कर सकते हैं.
